Navi14の情報アップデート

まずは訂正から。
以前からRadeon Pro 5300MをWKS Pro-XLM、Radeon Pro 5500MをWKS Pro-XTMとし、
残るはXL、WKS Pro-XLMだけだ、とか言っていたが、これは間違いだった。

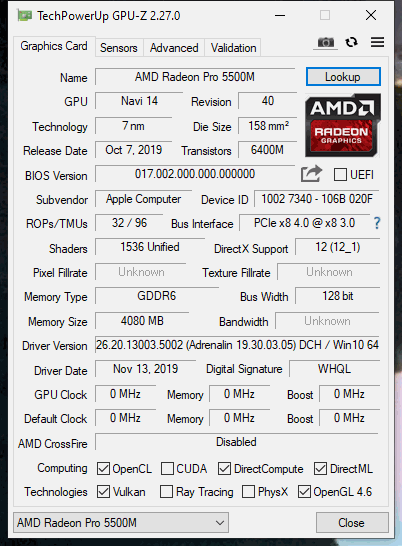

NotebookCheck.netのレビュー記事より、Radeon Pro 5500Mが DeviceID:7340、RevisionID:40 と判明した。
Apple MacBook Pro 16 2019 Laptop Review: A convincing Core i9-9880H and Radeon Pro 5500M powered multimedia laptop
https://www.notebookcheck.net/fileadmin/Notebooks/Apple/MacBook_Pro_16_2019_i7_5500M/gpuz_mbp16_5500m.gif

ファームウェアを読み込むコードにて、(DID:7340かつRID:00以外)でない場合にWKSのファームウェアを読み込むようになっている。
drm/amdgpu/gfx10: add support for wks firmware loading
もう少し簡単に書くと、DID:7340以外かRID:00の場合に読み込む。
そして、DID:7340のRadeon Pro 5500MはWKSではない、となる。

ちなみに、通常のとWKSで何が違うのかは、CP(Command Processor?)の挙動が若干変更されている、かもしれない程度しかわからない。


そういうことで、AMDはApple向け(専用?)とは別にNavi14を使った製品を3つ くらい 用意しているとなる。
判明してる中では、XL、XLM、XTMとデスクトップ向け1つ、モバイル向けが2つあり、
Navi14のスペックからして、
Polaris10を使ったRadeon Pro (WX 5100/WX 7100) やPolaris11のWX 4100あたりの後継として登場するかもしれない。
モバイル向けのPolaris10を使ったRadeon ProにはWX 7100 (Mobile)があり、そこにNavi14 XTMが当てはまりそうな感じ。
Polaris11では WX 4170 (Mobile)だろうか。

SKU名こそ不明だが、DID:7343、RID:00も確認されているため、他にもRadeon Proとして登場するかもしれない。バランスを考えるとデスクトップ向けのXTかXTXだろうか。
それより下の性能にはわざわざNavi14で出すまでもなく、Polaris12続投で十分だろう。

以下はNavi14を使った製品それぞれの仕様等をまとめたもの。
RX 5300MのTGPはまだはっきりと出ていないが、他のRX 5500シリーズでのページで見られた

Additional power connector:1 x 8-pin

の記述がなかったため、ひとまず、補助電源が必要とされない75Wとした。
実際にはもう少し低い、55〜65Wあたりではないかと思う。

Navi14 Product RX 5300M Pro 5300M RX 5500M Pro 5500M RX 5500 RX 5500 XT
WGPs 11 10 11 12 11 11
CUs 22 20 22 24 22 22
SPs 1408 1280 1408 1536 1408 1408
TMUs 88 80 88 96 88 88
ROPs 32 32 32 32 32 32
Game Clock (MHz) 1181 ? 1448 ? 1670 1717
Boost Clock (MHz) 1445 1250 1645 1300 1845 1845
Max Memory Size (GB) 3 4 4 8 4 8
Memory Interface (bit) 96 128 128 128 128 128
Memory Speed (Gbps) 14 12 14 12 14 14
Memory Bandwidth (GB/s) 168 192 224 192 224 224
Navi14 Product RX 5300M Pro 5300M RX 5500M Pro 5500M RX 5500 RX 5500 XT
Peak Texture Fill-Rate (GT/s) 127.2 100.0 144.76 114.4 162.36 162.36
Peak Pixel Fill-Rate (GP/s) 46.2 40 52.60 41.6 59.00 59.00
FP16 (TFLOPS) 8.14 6.4 9.26 8.0 10.4 10.4
FP32 (TFLOPS) 4.07 3.2 4.63 4.0 5.2 5.2
TGP (W) ~75? 50 85 50 110 130
Navi14 SKU DID RID Product
Apple? 7340 40 Radeon Pro 5500M
41
43 Radeon Pro 5300M1
47
Gaming XTM C1 Radeon RX 5500M
Gaming XLM C3 Radeon RX 5300M
Gaming XTX C5 Radeon RX 5500 XT
Gaming XT C7 Radeon RX 5500
XL? CF Radeon RX 5300?
WKS Pro-XL 7341 00
7343 00
WKS Pro-XTM 7347 00
WKS Pro-XLM 734F 00

過去Navi14まとめ


  1. Radeon Pro 5300Mはレビュー記事が見つからなかったため、Apple Boot Camp Software Graphics Drivers内部のファイルから自分が探したもの。そのため信頼度としてはびみょう。
    [return]
Update:
 2020/07/20 11:51 JST
