AMD Financial Analyst Day 2020 個人的まとめ

AMD Financial Analyst Day 2020の気になった部分を、AMDのスライド、プレスリリースからまとめた。
Financial Analyst Day – 2020 | Advanced Micro Devices
AMD Details Strategy to Deliver Best-in-Class Growth and Strong Shareholder Returns at 2020 Financial Analyst Day | Advanced Micro Devices

使用したスライドを全て公開してくれているのは嬉しいが、それぞれのファイルで被っている内容も多く、頭の中の整理に少し手間取ってしまった。

Table Of Content

AMDの新パッケージング技術X3D

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

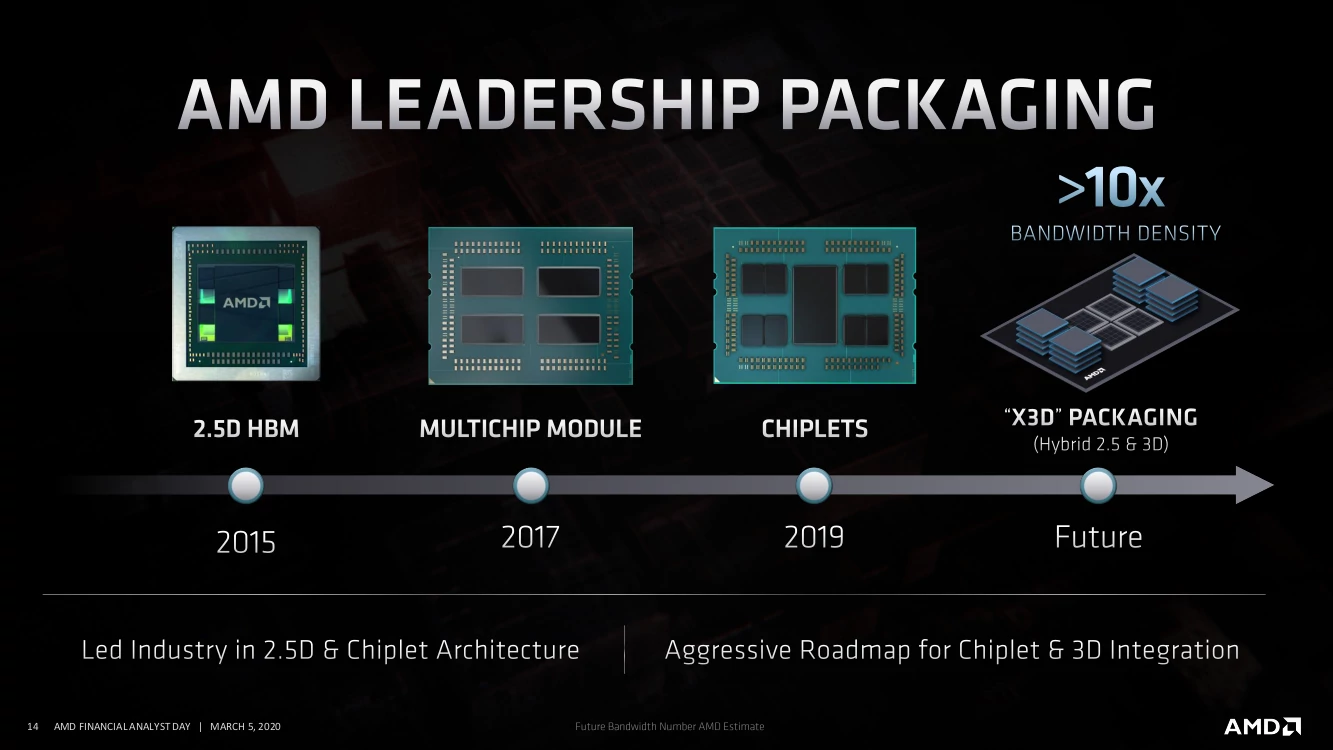

AMD Leadership Packaging

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

AMDは今回、チップレット、ハイブリッド2.5D、ダイスタッキングを組み合わせ、帯域幅密度を10倍以上向上させたパッケージング技術、X3D を明らかにした。
IntelのEMIB、Foveros技術への対抗と思われ、
AMDは以前3D積層によってコンピュータを1つのパッケージに統合するビジョンを発表していたが、X3D はそれを実現に近づける技術とされる。1

CPU

2020年後期にZen 3 EPYC、Milan導入

Zen 3 アーキテクチャを採用する第3世代EPYC Milan は2020年後期に導入予定であり、続く Zen 4 アーキテクチャでは5nmプロセスを採用することを発表した。

AMD plans to introduce the first processors based on its next-generation “Zen 3” core in late 2020. The “Zen 4” core is currently in design and is targeted to use advanced 5nm process technology.

引用元: AMD Details Strategy to Deliver Best-in-Class Growth and Strong Shareholder Returns at 2020 Financial Analyst Day | Advanced Micro Devices

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

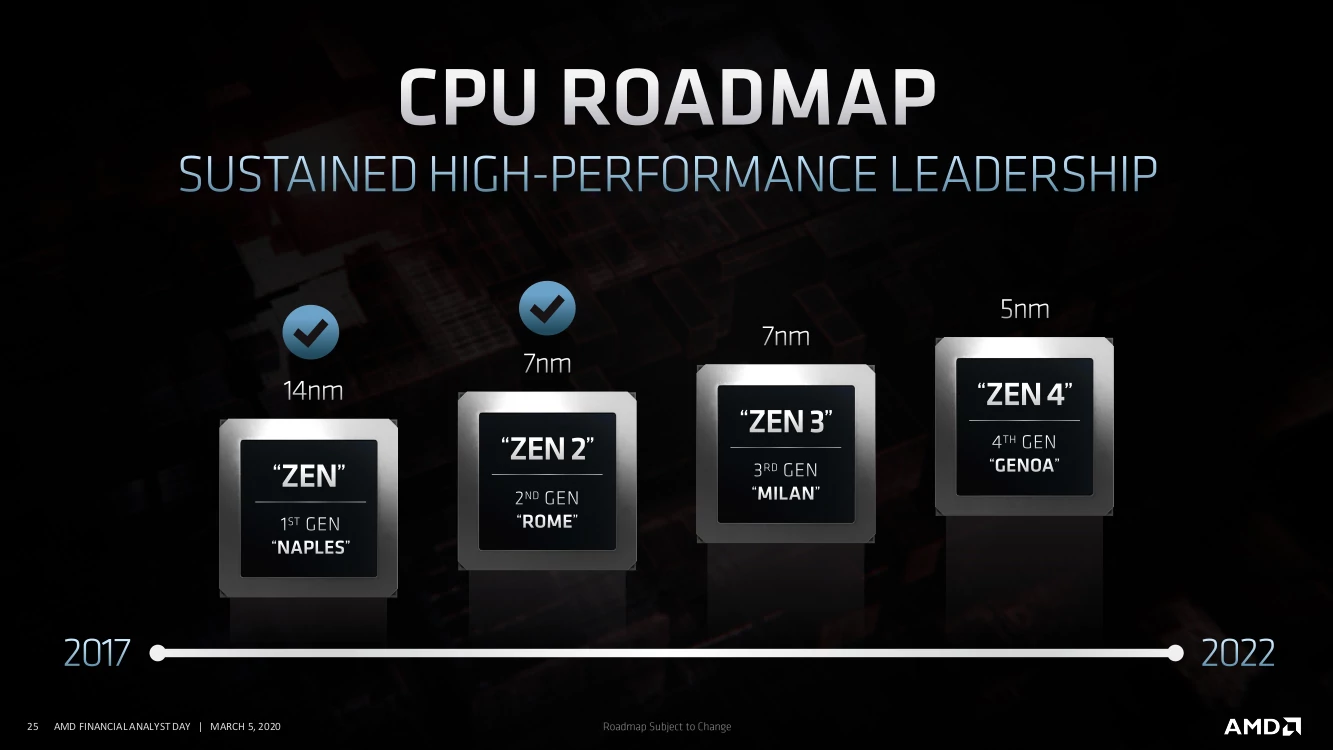

CPU RoadMap

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

Zen 3 のプロセスが7nmとされているが、これは Zen 2 で採用されたTSMC N7プロセスではなく、EUV露光技術を使用した TSMC N7+プロセス だと思われる。
N7+ ではN7と比べて、15%から20%上のトランジスタ密度を可能とし、消費電力も削減される。

N7+ is also providing improved overall performance. When compared to the N7 process, N7+ provides 15% to 20% more density and improved power consumption, making it an increasingly popular choice for the industry’s next-wave products.

引用元: TSMC’s N7+ Technology is First EUV Process Delivering Customer Products to Market in High Volume

Zen 4 の5nmはTSMC N5プロセスと考えられ、そちらはN7と比べて、80%上のトランジスタ密度、16%の高速化、30%の低消費電力化を実現する見込みとなっている。2

(追記 2020-03-07T13:20:40)
しかし従来AMDが用いていた ‘7nm+’ という表記を使わなかったことは、必ずしもTSMC N7+を採用するとは限らないことを意味する、とAnandTechは指摘している。
AMD Clarifies Comments on 7nm / 7nm+ for Future Products: EUV Not Specified
そのため、N7プロセスを改良したN7Pプロセスを採用する可能性もある。
N7P はN7とデザインに互換性があるものの、EUV露光技術は使われない。
(追記終了)

第4世代Ryzenも2020年中に登場

Zen 3 アーキテクチャ採用の第4世代Ryzenも2020年中に提供するとしている。

AMD is on track to bring increased performance to the gaming, content creation and productivity markets when it delivers the first “Zen 3”-based AMD Ryzen™ product in 2020.

引用元: AMD Details Strategy to Deliver Best-in-Class Growth and Strong Shareholder Returns at 2020 Financial Analyst Day | Advanced Micro Devices


しかし、アーキテクチャの具体的な改良点やプラットフォームに関しては今回明らかにされなかった。

GPU

コンピュート向け GPUアーキテクチャ、CDNA

今回新たに CDNA の名が出された。

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

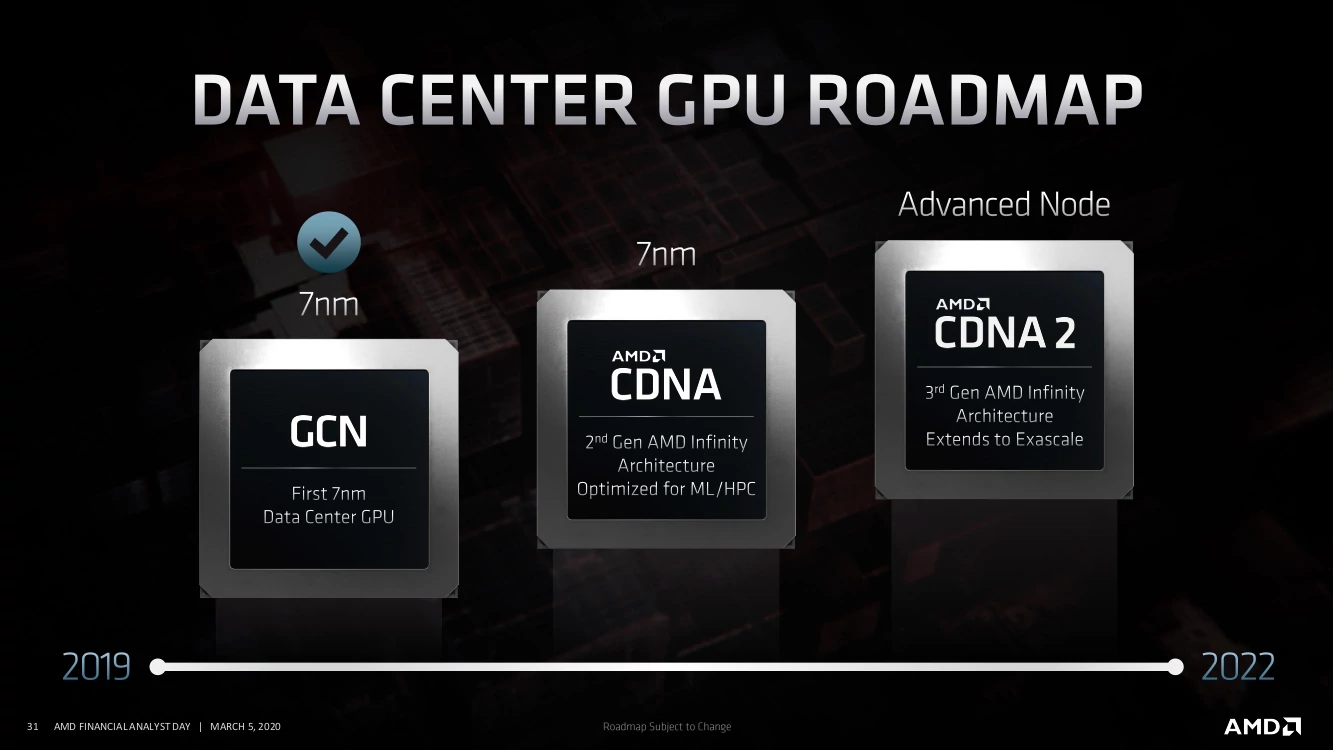

Data Center GPU Road Map

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

まだ出てきていない、7nm (恐らく N7+)ということから CDNAArcturusを指し示していると思われる。
CDNA 2 がロードマップ上にあるが、採用プロセスは明らかにされていない。
時期を考えれば Zen4 同様に5nmプロセスを採用しそうだが、そう記されていないのは設計がまだ完了していないためか。

ひどく個人的な話だが、CDNAという名前には少し思う所がある。

RDNARadeon DNA の略なのに、CDNACompute DNA の略だ。

AMD unveiled its new AMD Compute DNA (AMD CDNA) architecture, designed to accelerate data center compute workloads.

引用元: AMD Details Strategy to Deliver Best-in-Class Growth and Strong Shareholder Returns at 2020 Financial Analyst Day | Advanced Micro Devices

どうも格好がつかないというか、Radeon に対して Compute では寂しいというか、GCN の格好よさを受け継いで欲しかったというか。
3つ目に関しては、GCNGraphic Core Next の略で、Arcturus /CDNA はグラフィック処理をするためのユニットを持たず、GPGPU偏重のアーキテクチャとされるため、仕方がないと言えば仕方ないが。

Arcturusでは長く、MI100では製品的過ぎたが、CDNA は呼びやすく、その点では好き。

8 GPU構成、CPUとGPUのメモリ空間統合を可能へ

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

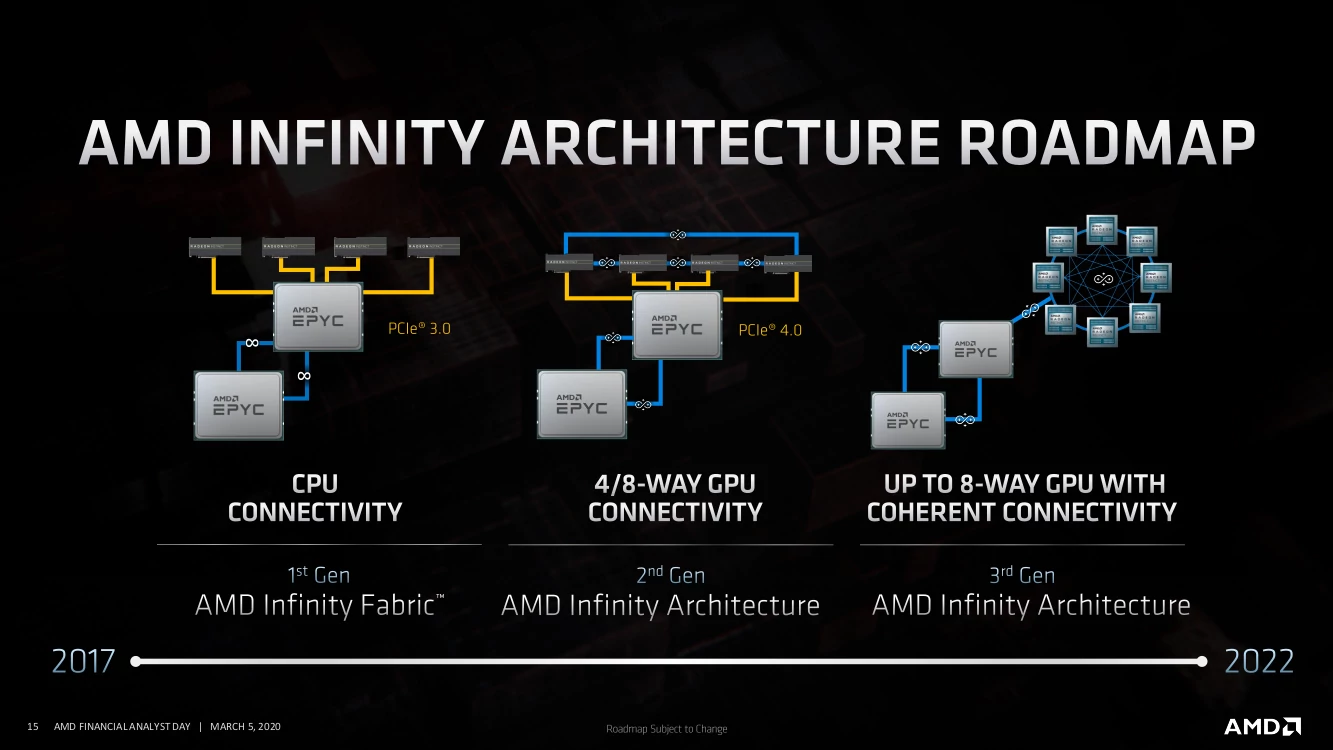

3rd Gen AMD Infinity Architecture

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

3rd Genでは最大8GPUのコヒーレント接続に対応するとされ、いつかの妄想話3がかすっていたようで嬉しい限りだ。
ただ CDNA は8GPUに対応するが、CPUとGPUのメモリ空間の統合に対応せず、2nd Gen Infinity Architectureとされ、
8GPUが可能な上でCPUとGPUのメモリ空間統合が為された 3rd Gen Inifinity ArchitectureCDNA 2 からとなる。

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

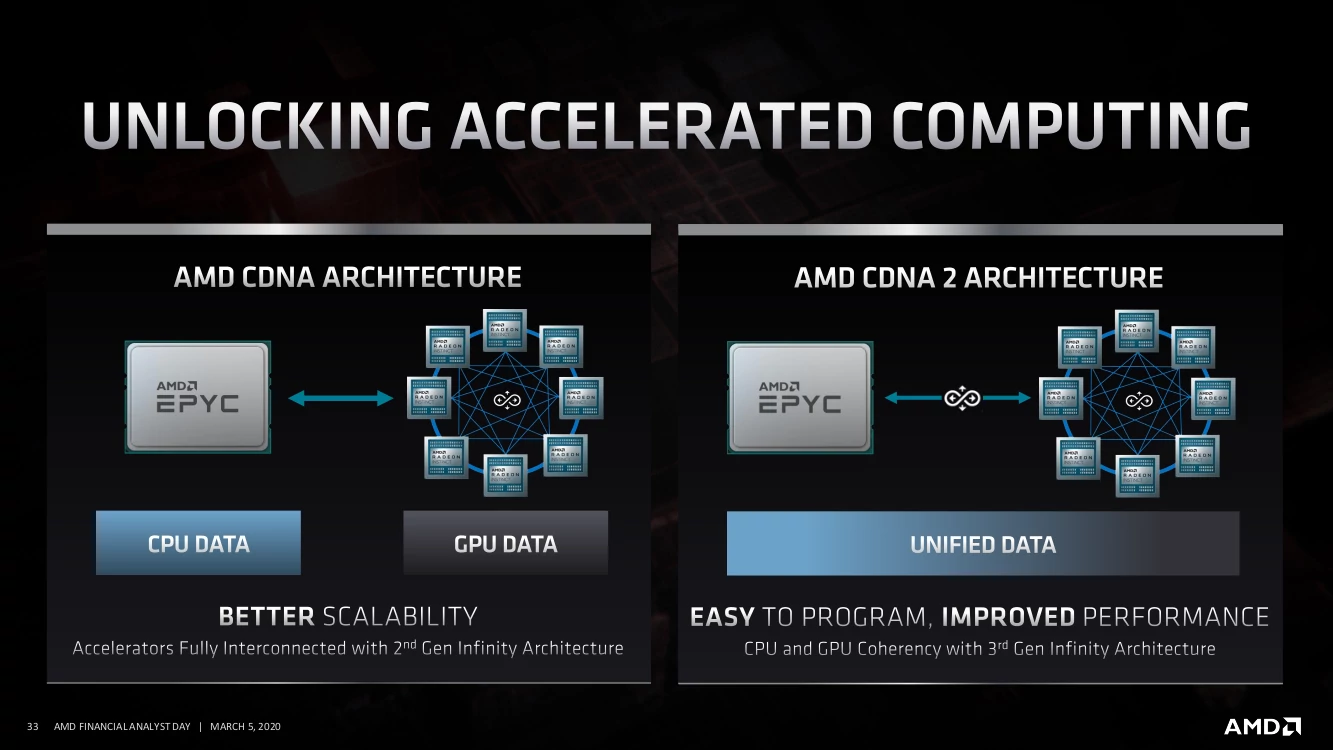

Unlocking Accelerated Computing

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

図を鵜呑みするならば、1st Genと2nd GenのようにPCI ExpressでCPUにそれぞれのGPUを接続するのではなく、Infinity FabricでCPUと8GPUのクラスタに接続するのだろうか。
図がひどく複雑になるため簡略化している可能性もある。

そしてGPUネットワークをよく見るとわかるが、あるGPUの対角に位置するGPUには線がない。(これも簡略されてる可能性があるが)

対角のGPUには繋がれていない。
画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

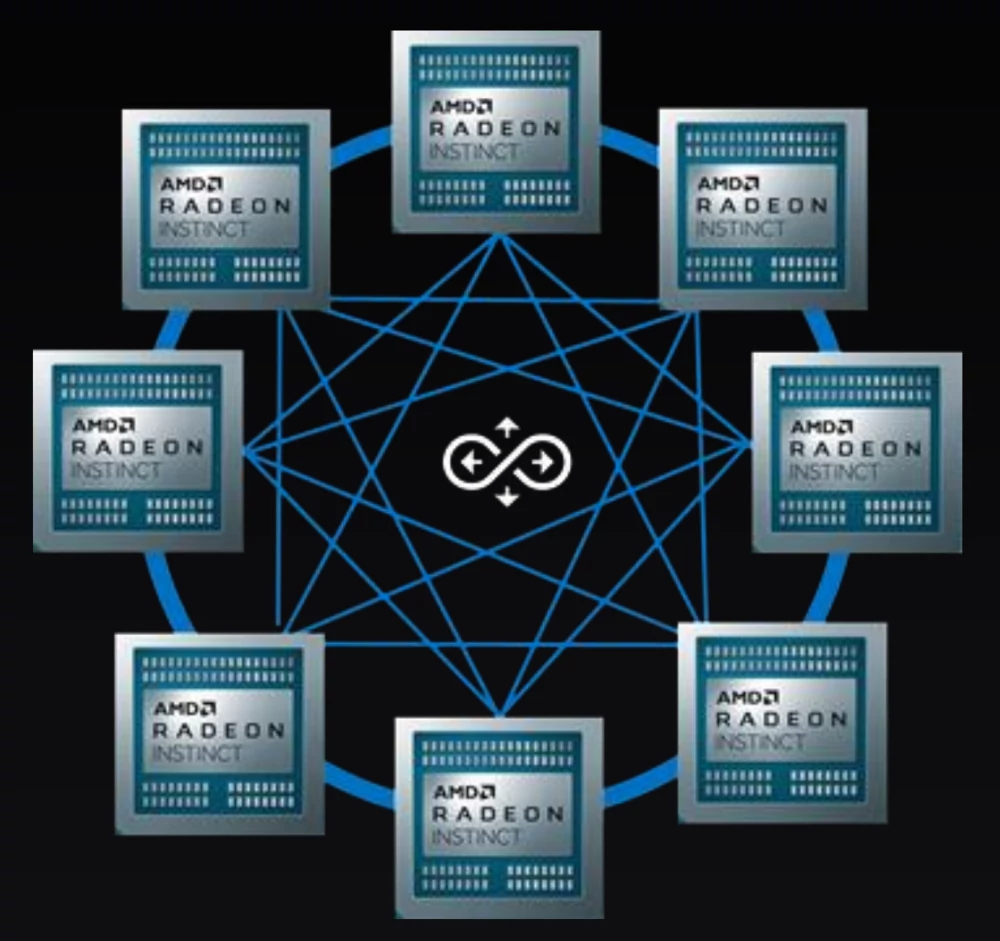

3rd Gen AMD Infinity Architecture - GPU Network

対角のGPUには繋がれていない。

画像元: FINANCIAL ANALYST DAY 2020 – Forrest Norrod: Data Center Leadership

しかしArcturus関連のコードから、ArcturusにはXGMIに最適化されたSDMAエンジンは8基ある。3
そしてGPUネットワークの繋がれた線は、隣のGPUとそれより離れたGPUとで太さが違う。
そこで、隣の2GPUとはそれぞれ2リンク、それより離れた4GPUとはそれぞれ1リンクとすれば、合計リンク数がSDMAエンジンの数 8基と一致する。
恐らくそういったネットワーク設計になっているのではないかと予想する。

大間違い。XGMIに最適化されたSDMAエンジンは6基だった。4
使用するSDMAエンジン数はどのGPUに対しても変わらない可能性のが高い。
というかSDMAエンジン数=リンク数のように書いてたが、リンク数はまた別の話だ。間抜けなシーラカンス……

Vega20 は複数GPUのコヒーレント接続でリングバスを構築していたが、8GPUの場合でもベースとしてそれを残すのだろうか。

(追記 2020-03-06T19:06:04)

こういったネットワークを コーダルリング (Chordal Ring) と呼ぶらしい。

https://twitter.com/kato_kats/status/1235694954971717632
https://twitter.com/chiakokhua/status/1235694201150439424

(追記終了)

気になるのは時期と8GPUシステムが採用されるかどうかで、AMDが納入する予定の次世代Exascaleスパコン、FrontierEl Capitan はどちらもノードあたり GPU 4 : CPU 1 の設計とされている。

New approach using accelerator-centric compute blades (in a 4:1 GPU to CPU ratio, connected by the 3rd Gen AMD Infinity Architecture for high-bandwidth, low latency connections) to increase performance for data-intensive AI, machine learning and analytics needs by offloading processing from the CPU to the GPU.

引用元: HPE and AMD power complex scientific discovery in world’s fastest supercomputer for U.S. Department of Energy’s (DOE) National Nuclear Security Administration (NNSA) | HPE

Frontier は2021年納入予定であり、調整の時間を考えると CDNA を、
El Captitan は2022年か2023年早期に納入予定、そして 3rd Gen Infinity Architecture に対応することから、CDNA 2 をGPUに採用するとされる。
別段スパコンだけがGPGPUを使う訳ではなく、データセンターや別のスパコンでも採用されるはずだが、それらスパコンが GPU 4 : CPU 1となると、今の段階では GPU 8 : CPU 1 の設計の採用予定は無いのかもしれない。
ボード開発や、8GPUに対応したブリッジに課題が残っている可能性もある。8GPUもの規模になるとIntelがXeHPC を16基搭載する Ponte Vecchio の構想で示したように、GPUをPCIeカードに収めるのではなく、ボード上に8GPUを搭載する形のが良いだろう。5
AMDが今回、パッケージング技術 X3D を発表したのは、その布石かもしれない。もしかしなくてもIntel、AMDで近い形になるか。

そして、3rd Gen Infinity Architecture により、CPU-GPU間の帯域はPCIe Gen4の倍近くまで向上する。

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

AMD 3rd Gen Infinity Architecture Enables Accelerated Computing

画像元: FINANCIAL ANALYST DAY 2020 – Mark Papermaster: Future of High Performance

倍近くということから、PCIe Gen5を想定している可能性がある。
また、CPUとGPUのメモリ統合による、従来あったアドレス変換のオーバヘッドの削減も効果しているはずだ。

2020年後期にRDNA 2ベースGPUを発売予定

画像元: FINANCIAL ANALYST DAY 2020 – Rick Bergman: Driving Growth Across PCs and Gaming

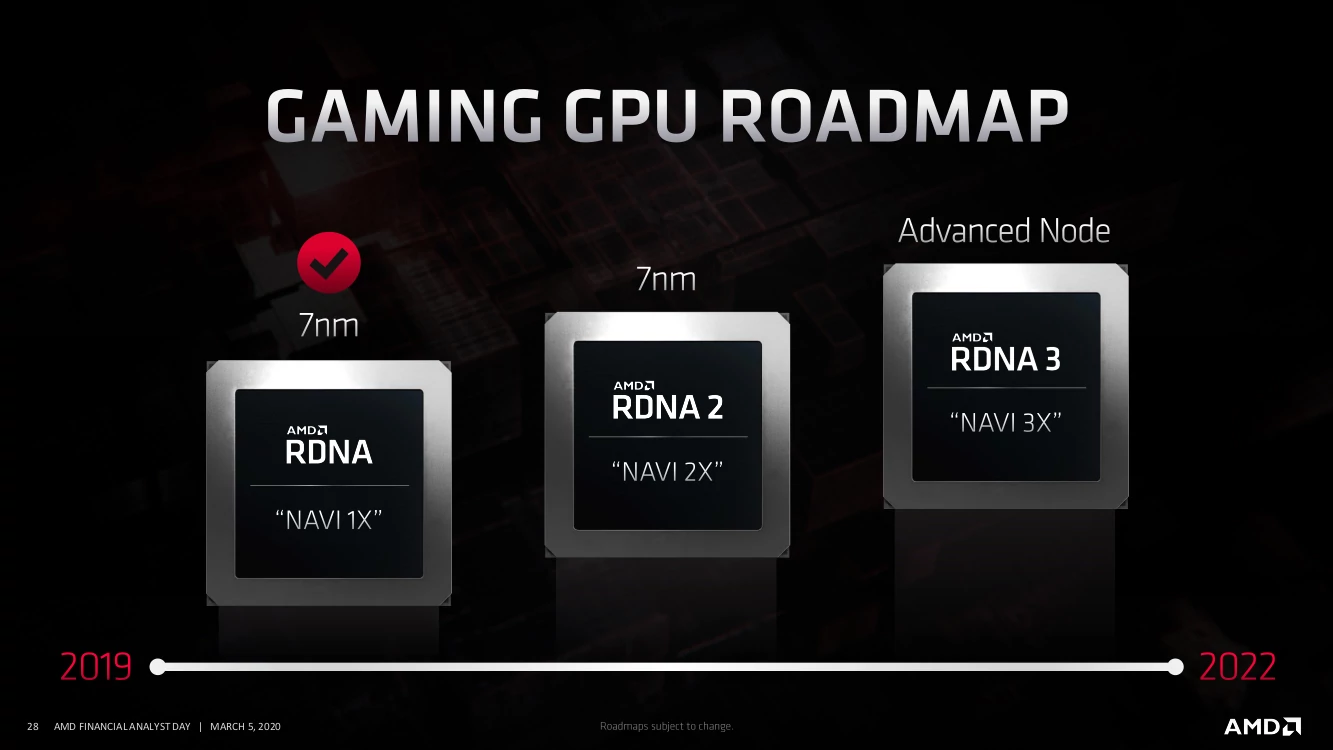

Gaming GPU RoadMap

画像元: FINANCIAL ANALYST DAY 2020 – Rick Bergman: Driving Growth Across PCs and Gaming

RDNA 2 の製品情報までは出なかったが、RDNAからの進化点は明らかにされた。

RDNAGCN との比較で電力効率が50%向上したが、RDNA 2 ではそのさらに50%の向上が達成されるとする。
RDNA 2N7+ で生産されると思われるが、電力効率の向上はプロセス技術の進化だけではなく、マイクロアーキテクチャの改良、物理設計の最適化で実現するとしている。

画像元: FINANCIAL ANALYST DAY 2020 – David Wang: Driving GPU Leadership

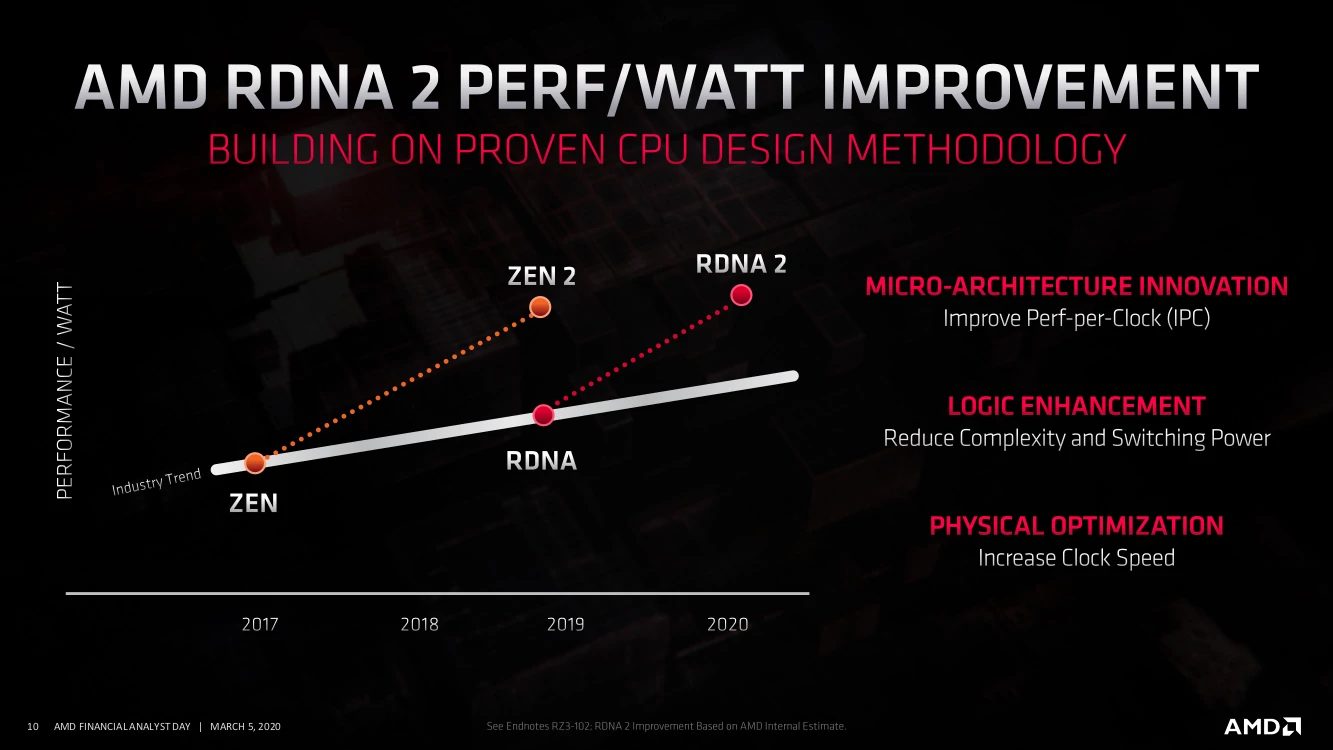

AMD RDNA 2 Perf/Watt Improve

画像元: FINANCIAL ANALYST DAY 2020 – David Wang: Driving GPU Leadership

また、Ray TracingVariable Rate Shading の対応も明言されたが、それらはXbox Series X、PS5からの情報で既に明らかになっていたため、そこまでの驚きはないかもしれない。

性能面でも妥協のない4Kゲーミングをもたらす、とAMDは述べており、
相変わらず出てこない Navi12 では Navi10 以上のゲーミング性能を目標とせず、
Navi10 のターゲットであった1440Pより上の4Kは RDNA2 で果たす、ということと思われる。

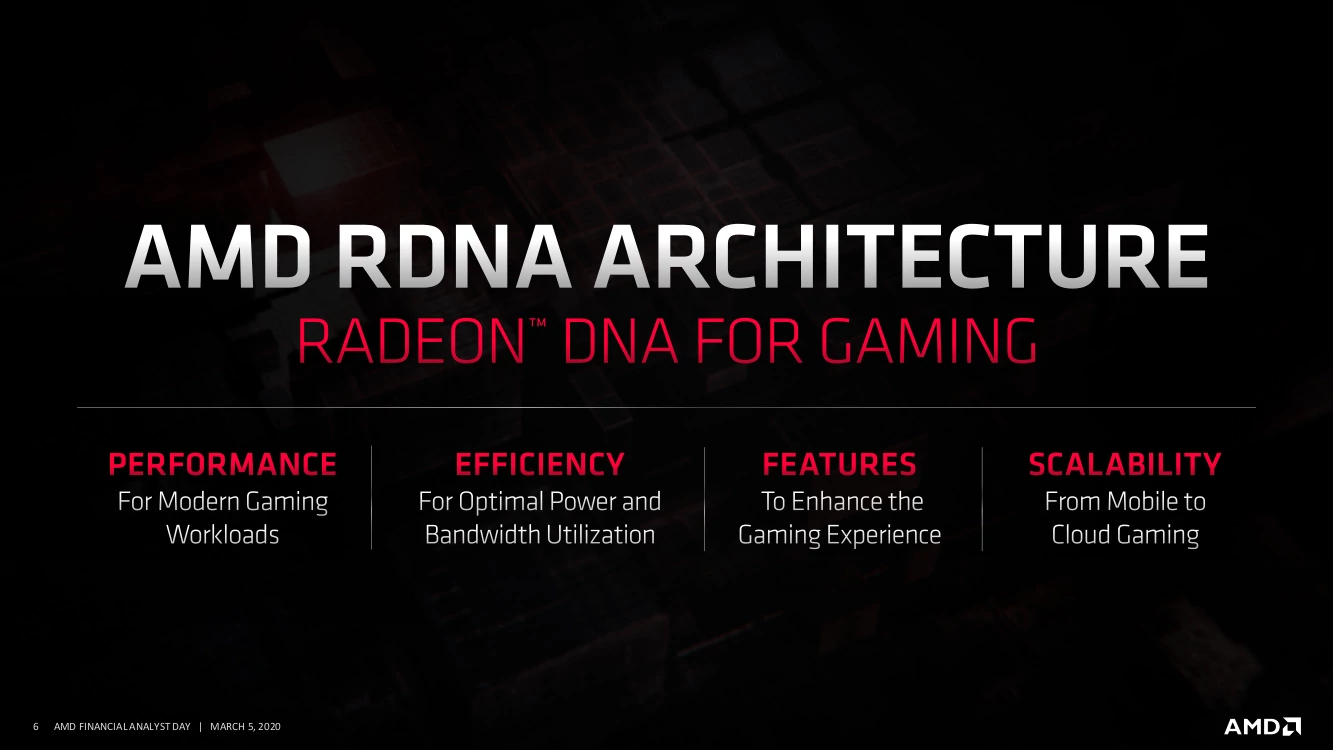

しかし、今回の発表の中でRDNAアーキテクチャの特徴に、モバイルからクラウドゲーミングまでカバーするスケーラブルな構成であることがあげられた。

画像元: FINANCIAL ANALYST DAY 2020 – David Wang: Driving GPU Leadership

AMD RDNA Architecture

画像元: FINANCIAL ANALYST DAY 2020 – David Wang: Driving GPU Leadership

Navi12はRDNA世代では唯一SR-IOV (MxGPU)用のDevice IDが用意されており、その機能が強化されている。
そのことと合わせると、昨今広まりつつあるクラウドゲーミング向けのGPUとして Navi12 が出てくる可能性も十分にある。

RDNA 2 の動作デモはなかったが、実シリコンにて DXR 1.1 を実行した際のスクリーンショットは公開された。

そしてAMDは2020年後期に最初のRDNA 2 ベースの製品を発売する予定にある。

The first AMD RDNA 2-based products are expected to launch in late 2020.

引用元: AMD Details Strategy to Deliver Best-in-Class Growth and Strong Shareholder Returns at 2020 Financial Analyst Day | Advanced Micro Devices

RDNA 3

RDNA 3 もロードマップ上に姿を現したが、CDNA 2 同様に Advanced Node とされ、具体的なプロセスは明らかにされなかった。


参考:
