AMD、メモリ 8ch、PCIe 128レーンに対応した Threadripper Pro 4モデルを発表

―― ただし一部モデルのメモリ帯域は4chまでか

AMD は、2020/07/14付で、PCIe Gen4 128レーンを備え、メモリは 8チャネル ECC RIMM、LRIMM、UDIMM DDR4-3200、容量 2TB まで対応した、Zen 2 アーキテクチャ 採用のワークステーション向けプロセッサ、Ryzen Threadripper Pro を 4モデル発表した。
メモリのデータを暗号化する AMD Memory Guard にも対応し、ビジネス向けのサポートも付く。
OEM向けとされ、製品は Lenovo ThinkStation P620 に搭載されて登場する。
AMD Announce World’s First 64-Core PRO Workstation, the Lenovo™ ThinkStation™ P620, the Pinnacle of Performance for Modern Professionals | Advanced Micro Devices

Model Core/Thread Base/Boost Clock Total Cache TDP PCIe Gen4
Ryzen Threadripper
Pro 3995WX
64/128 2.7/4.2 GHz 288 MB 280 W 128-Lane
Ryzen Threadripper
Pro 3975WX
32/64 3.5/4.2 GHz 144 MB 280 W 128-Lane
Ryzen Threadripper
Pro 3955WX
16/32 3.9/4.3 GHz 72 MB 280 W 128-Lane
Ryzen Threadripper
Pro 3945WX
12/24 4.0/4.3 GHz 70 MB 280 W 128-Lane
(追記)

AMD公式サイトに記載されている仕様が、ニュースリリースと Lenovo ThinkStation P620 の仕様で異なり、公式サイトの仕様の方が高いクロックとなっているが、
どっちが正しいのか。

  • Pro 3995WX: 2.7/4.3 GHz
  • Pro 3975WX: 3.5/4.35 GHz
  • Pro 3955WX: 3.9/4.4 GHz
  • Pro 3945WX: 4.0/4.4 GHz
(追記終了)

帯域は 4ch相当までとなる Pro 3955WX と Pro 3945WX

EPYC 7002シリーズ 同等のメモリと PCIe Gen4レーンを持ち、サーバ向けI/Oダイ(sIOD) とソケット仕様をフルスペックで解放した Ryzen Threadripper Pro だが、当然制約も引き継がれている。

画像出典: AMD Ryzen™ Processor Software Optimization – GPUOpen_Let’sBuild2020_AMD Ryzen™ Processor Software Optimization.pdf

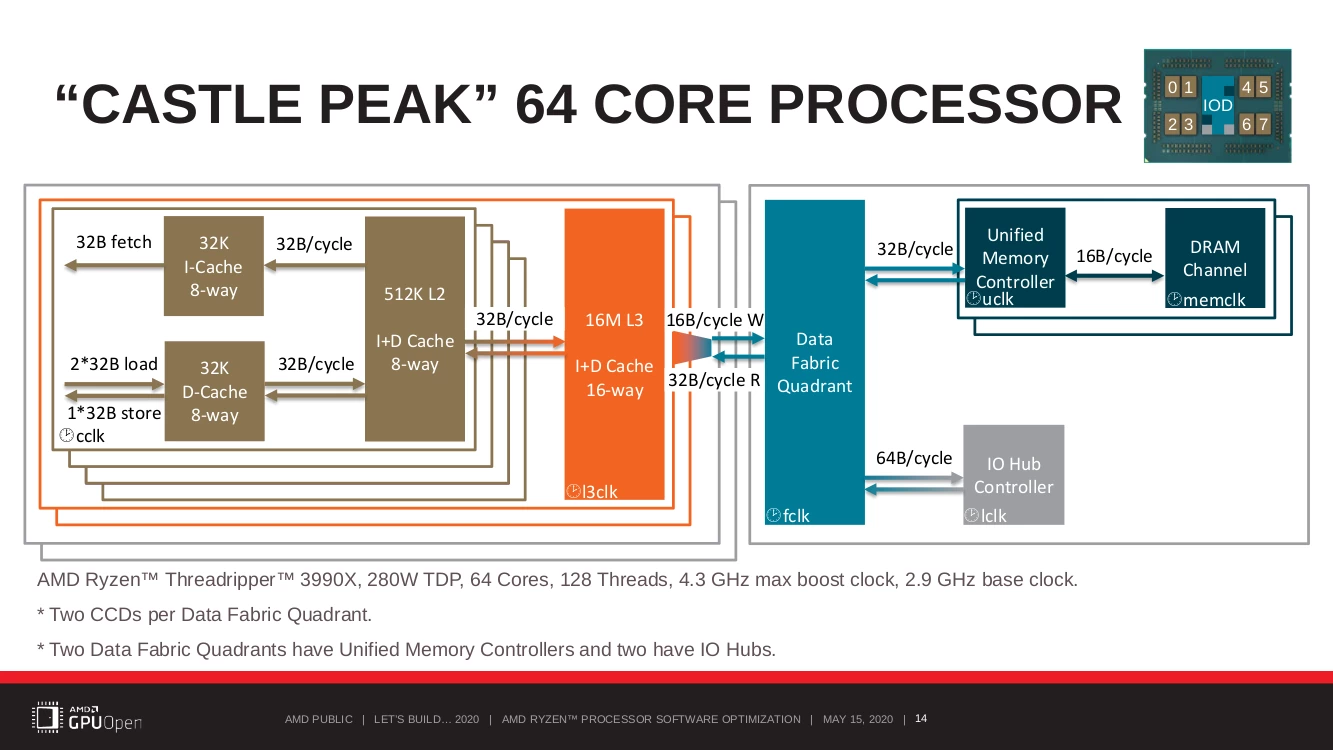

Castle Peak

画像出典: AMD Ryzen™ Processor Software Optimization – GPUOpen_Let’sBuild2020_AMD Ryzen™ Processor Software Optimization.pdf

AMD はサーバ向け EPYC 7002シリーズ (Rome)、デスクトップ向け Ryzen 3000シリーズ (Matisse) 、ハイエンド向け Ryzen Threadripper 3000シリーズ (Castle Peak) において、CPUコアをまとめた CCD と I/O機能をまとめた IOD を分離するチップレットアーキテクチャを導入したが、
CCDIOD 間の接続帯域は、Read と Write で異なり、Read 2 (32B/C) : Write 1 (16B/C)のバランスとなっている。これはダイ間のデータ転送に伴う消費電力を削減するためとされている

これによりメモリ帯域は実質 CCD の数に制限される。
メモリコントローラと DDR4メモリが 16Byte/Cycle で接続されているため、8ch の帯域を満たすのに Read だけなら 4 CCDs でも十分だが、その場合 Write の帯域は 4ch相当となり、Write 帯域を満たすなら最大搭載可能数である 8 CCDs の構成である必要がある。
Read 帯域も 4 CCDs 未満の場合は満たすことができず、4ch相当の帯域となる。
sIOD は 2つの Data Fabric を持ち、CCD 数は対称的となるため、3 CCDs の構成を取ることは出来ず、4 CCDs 未満のパターンには 2 CCDs1 CCD があたる。

2 CCDs 構成である EPYC 7282 /7272 /7252 /7232P はその旨が記載されており1、性能は 4ch DDR4-2667MHz に最適化され、搭載DIMM数を増やしても帯域は増えないとある。
EPYC 7232P は L3cache 32MB だが、ServeTheHomeによるレビュー記事内の lstopo コマンド実行結果を見ると、L3cache 8MB が 4基存在することがわかる。2
このことから EPYC 7232P2 CCDs 構成だが、CCX あたりの L3cache を半分に制限していると考えられる。

よって、L3cacheサイズから 2 CCDs 構成と考えられる Pro 3955WXPro 3945WX はRead 帯域においても 4ch 相当であると思われる。
それでもメモリ容量は 2TBまで対応しているため、Pro としてメモリ性能で劣るばかりではない。
EPYC 7232P の様に、2 CCDs 分の L3cacheサイズでありながら、実際は 4 CCDs 構成の可能性もあるが、AMD がメモリ帯域をアピールせず、数字を出していないためはっきりしない。

Pro 3975WX も Write 帯域は 4ch相当になるだろうが、チップレットアーキテクチャはダイ分離に伴うメモリレイテンシと帯域不足を補うため、L3cacheを前世代から大幅に増やしている。
Write 帯域の制限がそのまま性能の限界に繋がることもそうないと思われる。
また、チップレットアーキテクチャの制限と書いたが、AMD はこれにより、同コア同スレッド数でも CCD 数を変えることで特長の異なるモデルを複数出すことに成功している。
こうした柔軟性はチップレットアーキテクチャの利点と言えるだろう。
