AMD Navi14のダイ観察 & 推測

Fritzchens Fritz – Flickr氏が先日のNavi10のダイショットからあまり間を空けずに、Navi14のダイショットをも公開した。
AMD@7nm@RDNA_1th_gen@Navi14@Radeon_RX_5500_XT@215-0932396@… | Flickr
既にネット上ではGPUに詳しい方達が推測したダイアグラムを上げているが、自分のためにもとりあえず作ってみることとした。

画像元:AMD@7nm@RDNA_1th_gen@Navi14@Radeon_RX_5500_XT@215-0932396@… | Flickr

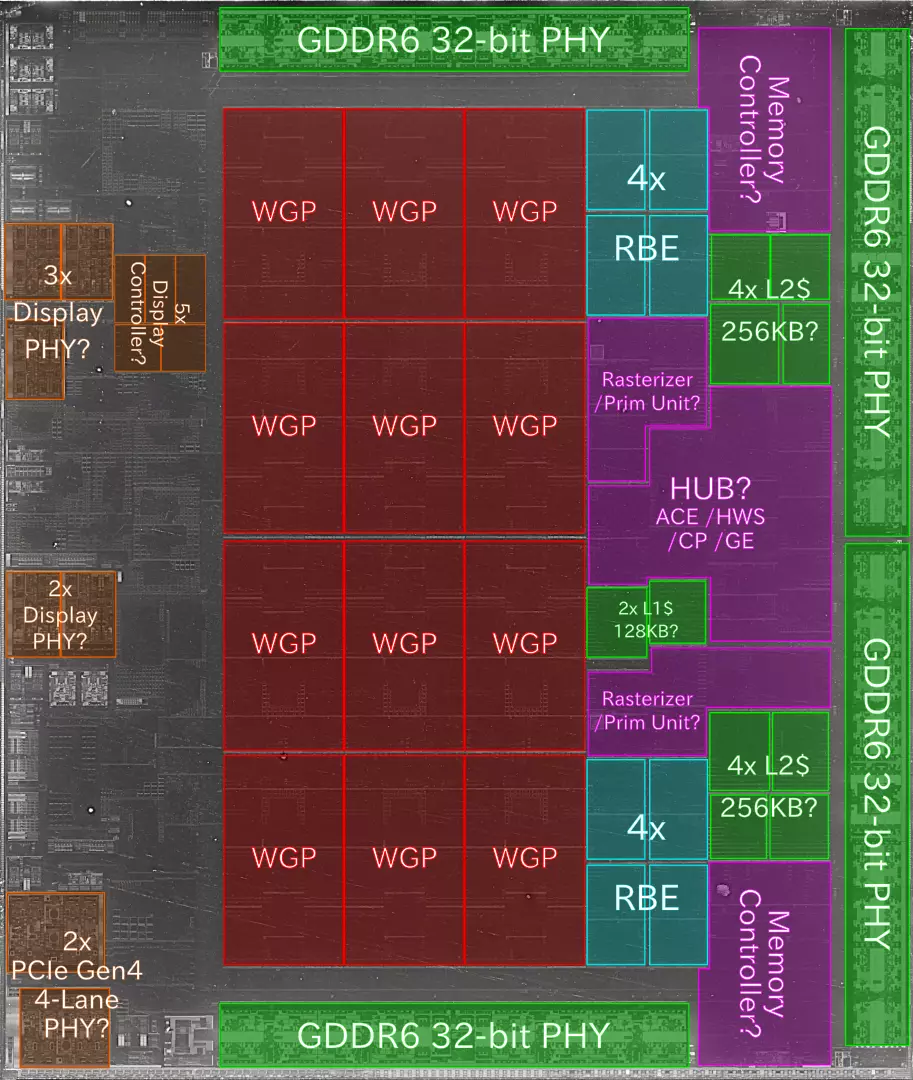

Navi14推測

画像元:AMD@7nm@RDNA_1th_gen@Navi14@Radeon_RX_5500_XT@215-0932396@… | Flickr

やはりというか自分がチキンなだけだが、左付近の大きめのブロックはDisplay PHYだった。Navi14は5 PHY持つことからほぼ間違いないだろう。

USB-Cコントローラーは、左中よりほんの少し下辺りが怪しい。
Navi10もNavi14もそこでDisplay PHYが2基をまとめるようになっており、付近の回路/ブロックも大体同じに見える。
USB-Cで映像出力もする都合上、そこで信号を混ぜたり切り替えられたりできるようにしてそうだが、やっぱり確信はない。

VCN 2.0はDisplay PHY、2つの塊の間か、左上にありそうだが、どちらかと言えば左上ながする。するだけ。

DieSize: L: 248.97mm2 / R: 156.90mm2
画像元:AMD@7nm@RDNA_1th_gen@Navi10@Radeon_RX_5700_XT@215-0917210@… | Flickr
  AMD@7nm@RDNA_1th_gen@Navi14@Radeon_RX_5500_XT@215-0932396@… | Flickr

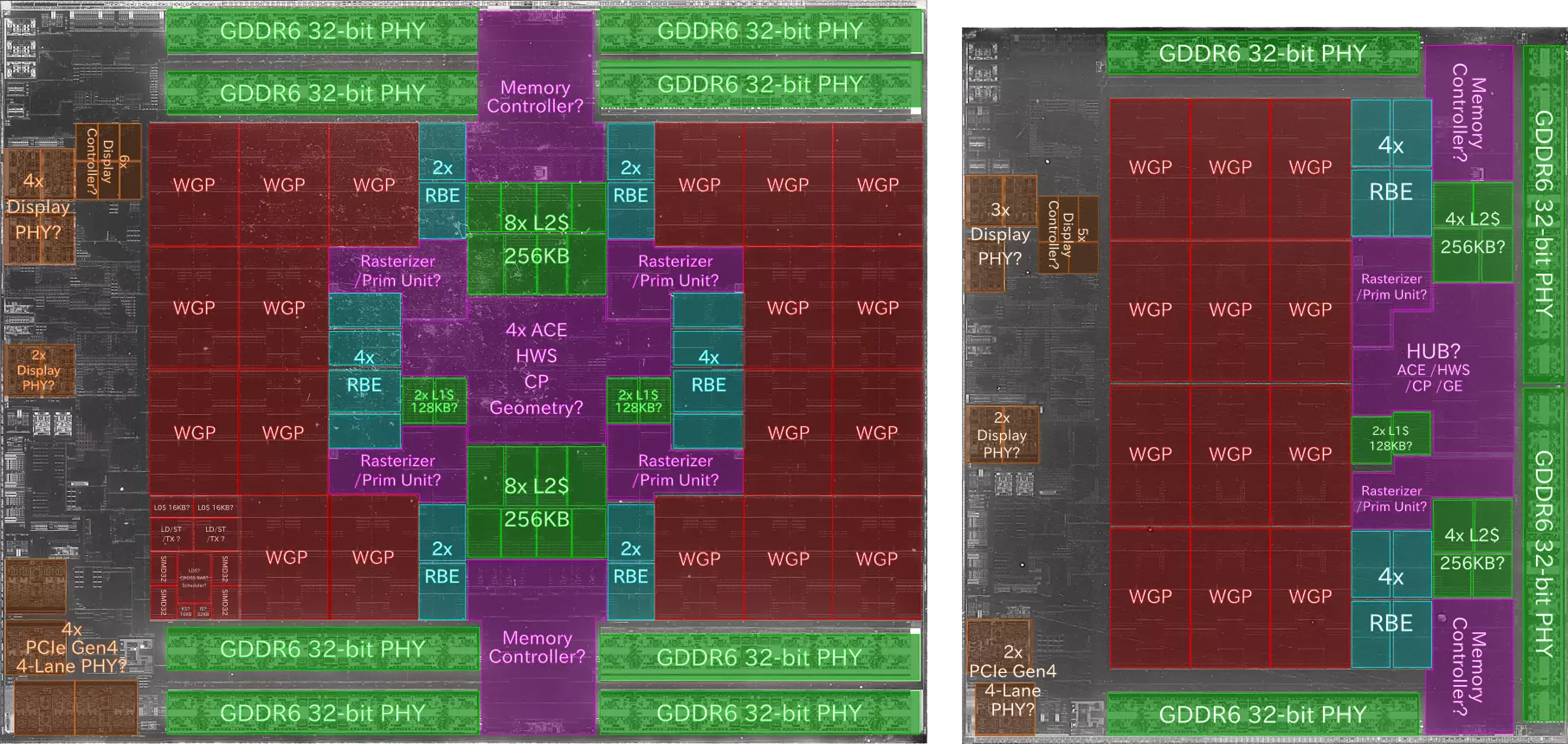

L: Navi10 / R: Navi14 比較

DieSize: L: 248.97mm2 / R: 156.90mm2
画像元:AMD@7nm@RDNA_1th_gen@Navi10@Radeon_RX_5700_XT@215-0917210@… | Flickr
  AMD@7nm@RDNA_1th_gen@Navi14@Radeon_RX_5500_XT@215-0932396@… | Flickr

Navi14とNavi10のダイショットを実際の比に合わせて並べたもの。
PCIeGen4 PHYとGDDR6 32-bit PHYの間にNavi10/Navi14 共通のブロックがあるが、個人的な予想ではPSP(Platform Security Processor)ではないかと思う。

HDCPのため、暗号化等を行なうPSPはマルチメディア部の近くに配置した方が都合が良いはずだ。

こうしてみると、I/Oやマルチメディア部はDisplay PHY 1基とPCIeGen4 4-Lane PHY 2基の違い以外はほとんど一緒であることがわかる。

Update:
 2020/07/20 11:51 JST
