Intel Architecture Day 2021 個人的まとめ ―― 用語が整理された Xe GPU

Update: 2021/09/16 19:33 +0900

相変わらず地味な話を取り上げていく。

Intel Architecture Day 2021 にて、ゲーミング向け Intel GPU アーキテクチャ Xe-HPG と、コンピュート性能に特化した Xe-HPC の一部概要と新たなブロック図が公開された。

Index

用語の再整理

Xe-HPG

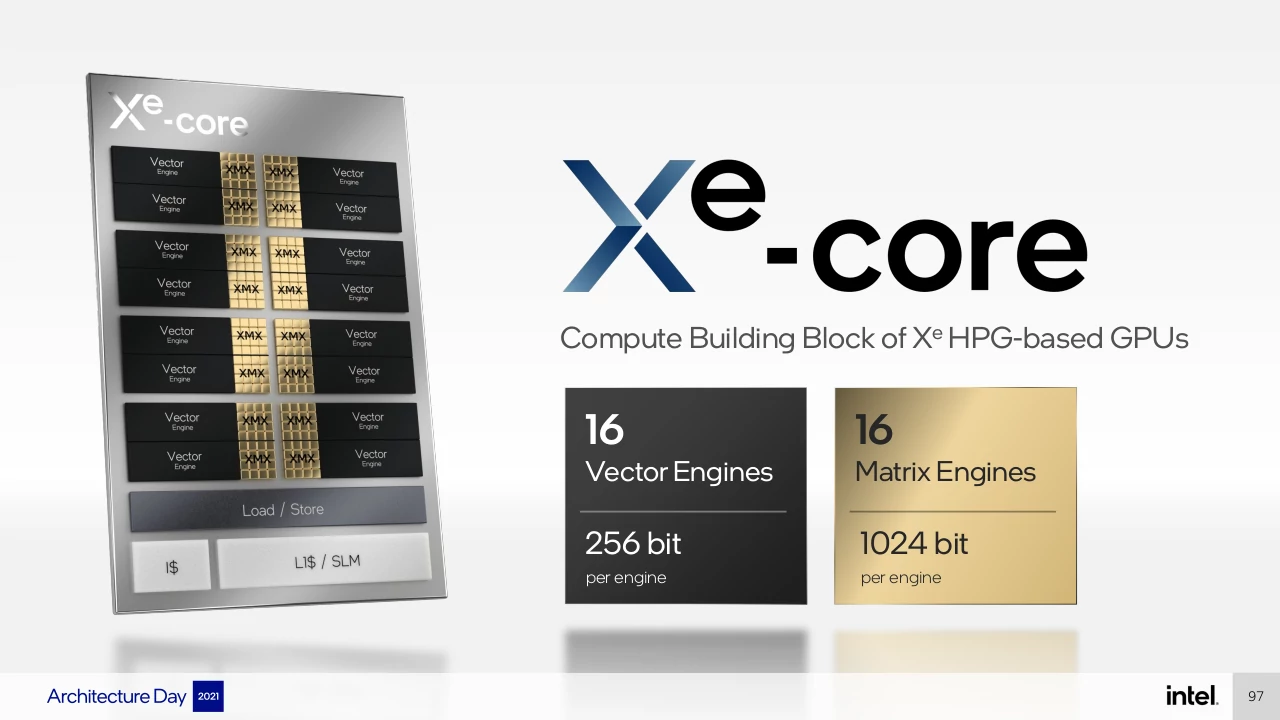

まず Xe-HPG GPU の単位となる Xe -Core には、Vector Engine (256-bit) 16基、Matrix Engine (1024-bit) 16基、ロード/ストアユニット、L1キャッシュと命令キャッシュ、SLM (Shared Local Memory) が搭載される。
今回新たに出てきた Vector Engine と Matrix Engine (XMX, Xe Matrix eXtensions) だが、その 2つを統合したものが従来の Intel GPU における EU (Execution Unit) に相当すると考えられる。

画像出典: Presentation Deck: Intel Architecture Day 2021

Intel Xe-Core

画像出典: Presentation Deck: Intel Architecture Day 2021

EU は Thread control と演算ユニット、レジスタファイルで構成される。
Tiger LakeRocket LakeDG1 等で採用されている Gen12LP/Xe-LP アーキテクチャ では、8-wide の FP32/INT32 を処理する演算パイプラインを 1つ搭載していた。
つまり Xe-LP では EU あたり 256-bit のスループットを持っていたと言え、同時に Xe-HPG の EU あたりの FP32/INT32 演算性能は Xe-LP と変わらないと考えられる。
また、Xe-LP では、Thread Control が EU 2基をペアとして扱う機能を持っていたが、Xe -Core のイメージ図を見ると それぞれ 2基の Vector Engine と Matrix Engine が密接しており、Xe-HPG でも同機能が採用されているのだろう。

L1データキャッシュは Xe-LP から追加されたものだが、帯域、サイズ等は公開されてこなかった。
それが今回、ソフトウェアから L1キャッシュかローカルメモリ (SLM) のどちらかに設定可能なものだということが明かされた。
ただ、このことは Xe-HPC の発表のタイミングで説明されていたことで、最近の NVIDIA GPU のように L1データキャッシュとローカルメモリとで分割可能なのか、Xe-LP/HPG も同様か、といった点は不明。

以前 Xe-LP の L1データキャッシュを有効化するパッチが Intel GPU のオープンソースドライバーに投稿されており、パッチのコメントによれば Unreal Engine 4 Shooter Demo で 11.84% 、Doom (2016) で 11.40% の性能向上が確認されたとしている。
Intel Gen12 GPU で増設された L1データキャッシュの効果 | Coelacanth's Dream

Xe-HPG では Xe -Core と同数のレイトレーシングユニットとテクスチャサンプラーを持ち、以前はそれら 3つを合わせて Sub-slice(s) と呼称していた。
全体で共有するキャッシュについても、以前は L3キャッシュと呼んでいたが、今回で L2キャッシュと再定義された。
以前の Intel GPU で L2キャッシュがどこに位置していたのかというと、サンプラーが持つリードオンリーキャッシュであり、AMD/NVIDIA GPU アーキテクチャと比較した時に、キャッシュ階層とその意味が異なっていた。
今回それが整理されたことで他の GPU アーキテクチャとの比較がしやすくなったが、今後 Intel GPU を広くに展開し、推しだしていく上では必要なことだったのかもしれない。

Xe-HPC

Xe-HPC Xe -Core は、Vector Engine (512-bit) 8基、Matrix Engine (4096-bit) 8基、ロード/ストアの帯域はクロックあたり 512B、L1キャッシュ/SLM は 512KB 搭載している。
Xe-HPG と比較すると、Vector/Matrix Engine はどちらもスループットが増やされているが、Xe -Core あたりのエンジン数は減っており、また Matrix Engine の比率が大きくなっている。
ロード/ストア性能、L1キャッシュ/SLM のサイズは、Xe-HPG では公開されていなかったため比較できないが、参考までに Xe-LP の場合を書くと、
Xe-LP では Subslice あたりのロード/ストアは 128B/clk、SLM は 128KB となっていた。

Xe-LP Xe-HPG Xe-HPC
Vector Engine 256-bit? 256-bit 512-bit
VE per (Subslice or Xe -Core) 16 16 8
Matrix Engine N/A 1024-bit 4096-bit
Load/Store (SLM) 128B? ? 512B

複数の Subslice (Xe -Core + Fixed function) で構成される Slice は、Xe-HPC では Subslice 16基の仕様となっている。
Ponte Vecchio では Xe-HPC を採用し、実装される Compute Tile は 8基搭載する訳だが、
Compute Tile あたりの Xe -Core は 4基と説明されており、Compute Tile 2基で Xe-HPC Slice を構成、1つの Hardware Context を持つこととなる。

Compute Tile は TSMC N5プロセスで製造される。以前より製造プロセスは Intel Next Gen & External になると説明されてきたが、TSMC版が先行することとなる。
ただ今回は Intel Next Gen の部分には触れておらず、提供開始時期の問題もあるのだろうが、本当に Intel Next Genプロセス版が出てくるのかが怪しくなってきた。

Rambo Cache == L2キャッシュ?

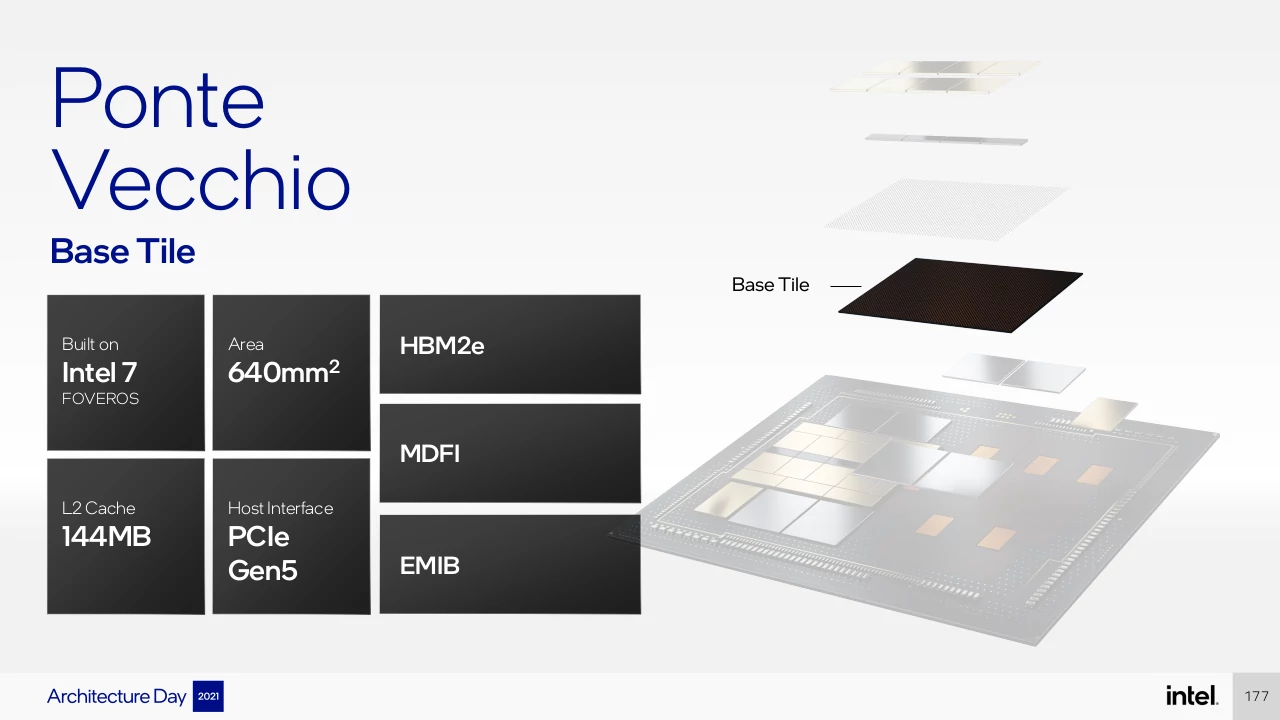

Ponte VecchioXe-HPC では Rambo Cache なるものが採用されることが、初出から発表されていたが、明言は避けられているが今回、144MB という L2キャッシュであるような話が出てきた。

画像出典: Presentation Deck: Intel Architecture Day 2021

Intel Ponte Vecchio Base Tile

画像出典: Presentation Deck: Intel Architecture Day 2021

Rambo Cache Tile は Intel 7 (Intel 10nm eSF) プロセスで製造され、Ponte Vecchio では Base Tile あたりに 3D積層技術 Foveros を用いて 4基搭載される。4基というのは Xe-HPC Slice (Compute Tile 2基) の数と一致する。

Rambo Cache == L2キャッシュ とは明言されていないが、Compute Tile には L1キャッシュ/SLM 4MB までしか搭載しておらず、全体で共有するキャッシュは搭載していないため、Rambo Cache が L2キャッシュだと考えられる。
144MB というサイズはキャッシュとして巨大であり、NVIDIA A100 GPU が持つ 40MB の 3.6倍にもなる。Rambo Cache という独自の名前をつけるのも不自然ではないように思う。
AMD の RDNA 2 GPU、Sienna Cichlid (Navi21) も 128MB という巨大な L3キャッシュを持つが、そちらも Infinity Cache といったマーケティングネームがつけられている。
