TUI (Text User Interface) ライブラリ Cursive を使って Rust 言語で AMD GPU のモニタリングツール amdgpu_top を作った記録。
以前から練習も兼ねて libdrm_amdgpu の Rust バインディングを作っていたのだが、ふとそれで clbr/radeontop や AMD の Tom St Denis 氏が開発している umr (User Mode Register Debugger for AMDGPU Hardware) のような AMD GPU のモニタリングツールを作れることに気付いた。
まず、AMD GPU のメモリ使用量や一部センサーの値は libdrm_amdgpu 経由で読み取ればいいため簡単だが、GPU 内部の各ユニットの使用率については特殊なレジスタを読み取ってサンプリングする必要がある。
libdrm_amdgpu を経由したレジスタの読み取りには amdgpu_read_mm_registers 関数が用意されている。引数には、デバイスハンドル、レジスタオフセット、GPUインスタンスを指定するビットマスク、値を書き込む先のポインタを渡す必要がある。レジスタオフセットから連続で読み出す数やフラグも引数にはあるが、自分の用途では特に気にする必要はなかった。
レジスタオフセットはどんな値でも良いという訳ではなく、AMD GPU ドライバー側で許可されていないレジスタオフセットの場合はエラーが返されるようになっている、
のだが Vega/GFX9 とそれ以降の世代向けだとチェック処理に間違いがあり、どんなレジスタオフセットでも成功するようになっていた。このバグを報告したところ、すぐに AMD の Alex Deucher 氏により修正パッチが作成された。1
また、自分が読んだ限りだが umr では libdrm_amdgpu を使わずに MMIO レジスタから読み取っているため AMD GPU ドライバーによる制限はない。(ただし root 権限が必要となっている)
内部ユニットの使用状況を示す特殊なレジスタには主に GRBM (Graphics Register Block), SRBM (System Register Block), SRBM2 がある。
GRBM は GFX部の各ユニット、SRBM は UVD (Unified Vide Decoder/Encoder)、SRBM2 は VCE (Video Compression Engine) と SDMA (System DMA) の使用状況を示すようになっている。
他にも CP_STAT (Command Processor Status?) などがあるが、ドキュメントが公開されていない。AMD GPU ドライバーや umr にある定数をまとめた部分から各ビットの対応は分かるものの、定数では内部ユニットを略称で表記しているため、何の略称かまで分からないとほとんど意味が無い。
SRBM と SRBM2 については、Vega/GFX9 とそれ以降の世代では AMD GPU ドライバー側で許可されておらず、amdgpu_read_mm_registers からは読み取ることができない。
バグを報告した際についでで Alex Deucher 氏に質問したところ、Vega/GFX9 とそれ以降ではそもそも SRBM と SRBM2 を持たないとの回答だった。
ユーザーが内部ユニットの使用状況を知って嬉しい場面は少ないかもしれないが、ともかくとして特殊なレジスタから知ることができる。

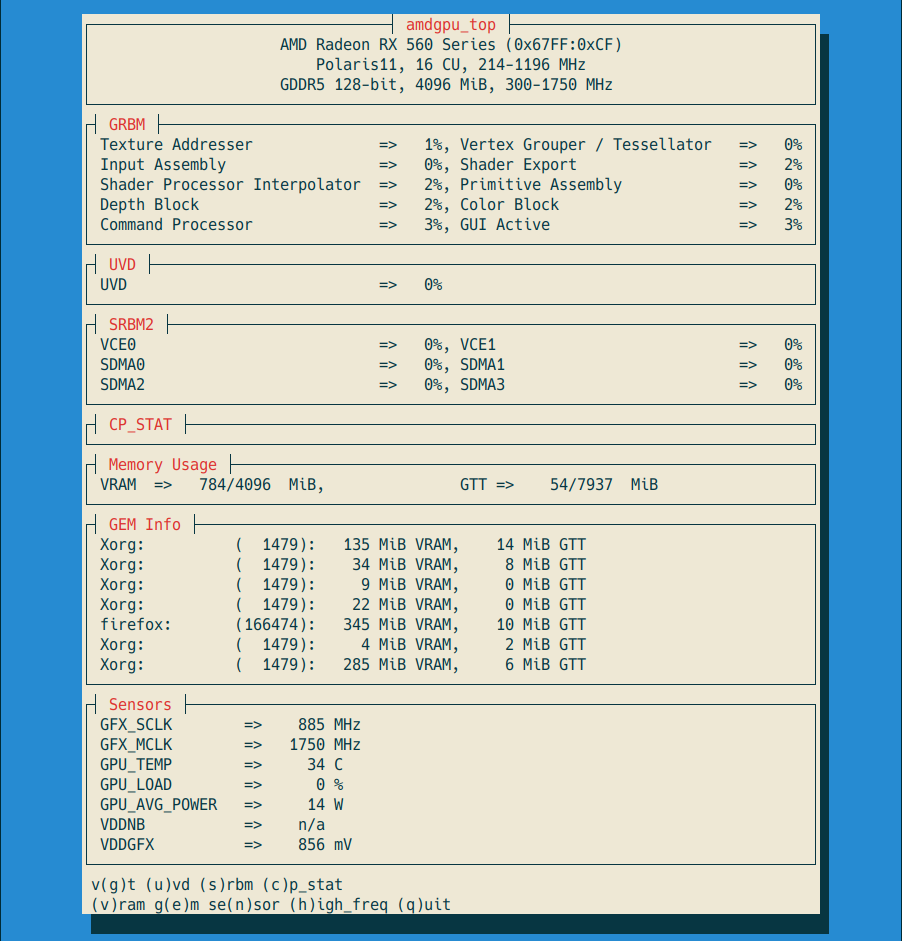

以下は動作中の amdgpu_top のスクリーンショット。
色とテーマは Cursive のデフォルトそのまま。最初は変えるつもりだったが、変にいじるよりこのままの方が良いんじゃないかと考えている。
TUI ライブラリも Cursive も自分は初めてだったが、少し慣れてくると Cursive が非常に使いやすいことが分かってきた。
amdgpu_top ではキー入力によって表示設定を動的に変更可能にしているが、set_user_data/with_user_data で Arc<Mutex<T>> を変更可能にし、add_global_callback で各フラグを反転させるキーを設定、そして更新用スレッドが参照する形にするだけで実装できた。
内容の更新やレイアウトの管理もやりやすいと感じた。
/sys/kernel/debug/dri/{instance}/amdgpu_gem_info をパースして VRAM を使用しているプロセスとその使用量も表示可能にしている。
他の情報はユーザースペースから取得可能だが、amdgpu_gem_info は DEBUGFS にあるため root 権限が必要となる。
正直に言えば amdgpu_top は機能的には umr の下位互換だが、Rust 言語でシンプルに書くことができたことに満足している。
それに amdgpu_top の作成の過程で、微力ではあるが AMD GPU ドライバーに貢献することができた。
